Apesar do nome complicado, a rede de comunicação CAN é um sistema de transmissão de dados relativamente simples, e é muito comum se deparar com esse problema no Passat e Variant da linha Volksvagem.
O principal motivo da falha nestes veículos, é a infiltração de água, e como o módulo e os conectores deste sistema ficam relativamente expostos, o problema se torna cada vez mais comum.

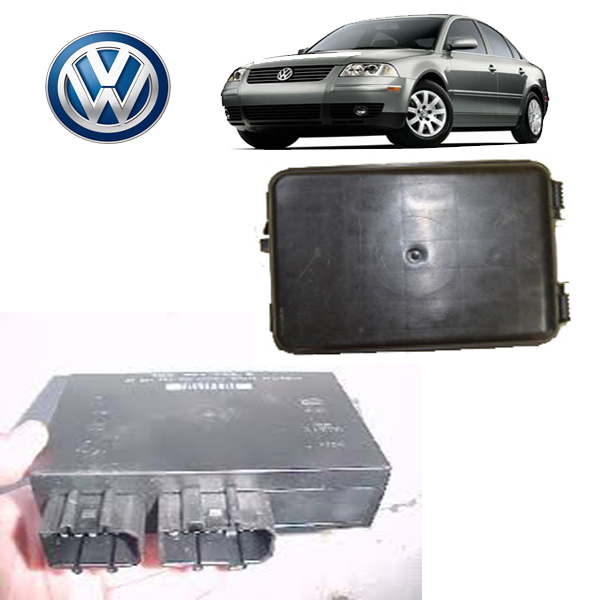

O módulo fica localizado no assoalho embaixo do carpete no lado do motorista, dentro de uma caixa de plastico (foto abaixo) e os conectores ficam alojados na coluna logo abaixo do puxador do capô. É necessário desmontar os acabamentos plásticos para poder ter acesso ao módulo.
Em 90% dos casos, o problema pode ser resolvido sem muita dificuldade, então proceda da seguinte forma:
1– Remova os acabamentos que prendem o carpete e o descanso de pé. Os acabamentos saem com facilidade, apenas puxe. O descanso de pé é fixado com uma porca de 6mm.
2– Levante o carpete.
3– Desencaixe a caixa de proteção do módulo de conforto.
4– Abra a caixa e desconecte os plugs.
5– Use limpa contato automotivo para limpar os conectores do módulo e os plugs do chicote.
6– No suporte de conectores abaixo do puxador do capô, solte os plugs um de cada vez e limpe-os.
7– Ao terminar a limpeza, verifique o cabo de aterramento do módulo de conforto. O cabo de aterramento fica próximo ao módulo. Verifique também, se não há umidade no chicote.
8– Agora o mais importante! Verifique que no chicote há dois fios trançados! Estes são os fios de comunicação da rede CAN! Siga-os no chicote e você encontrará uma conexão. É exatamente esta conexão que usualmente interrompe! A oxidação causada pela água que fica estacionada em cima deste chicote, faz com que a conexão oxide e se parta.
9– Após a limpeza, solda e montagem, ligue a chave e aguarde pelo menos um minuto antes de acionar qualquer comando.
O uso do scanner automotivo ajuda a identificar o circuito defeituoso, porém, todas as conexões da rede de acessórios passam pelos conectores descrito acima, então na dúvida, verifique todos.
