Descrição: – Luz de injeção eletrônica acesa. Sem sintomas aparentes, nem relatado pelo cliente.
Análise: – Com o scanner automotivo, o código de falha apresentado foi:
04-02 (P0336) – Falha no sensor CKP 1 – Fora de faixa / Performance
Análise técnica e Solução: – É de conhecimento geral que a falha no sensor CKP (sensor de rotação) provoca a parada imediata do motor, pois se trata de um componente primário para o sistema de gerenciamento do motor.
A falha apresentada é referênte à performance do sensor, o que indica interferência no seu funcionamento. Há 4 formas de se interferir no sinal desse sensor:
Neste caso, a interferência eletromagnética era a causa do problema.

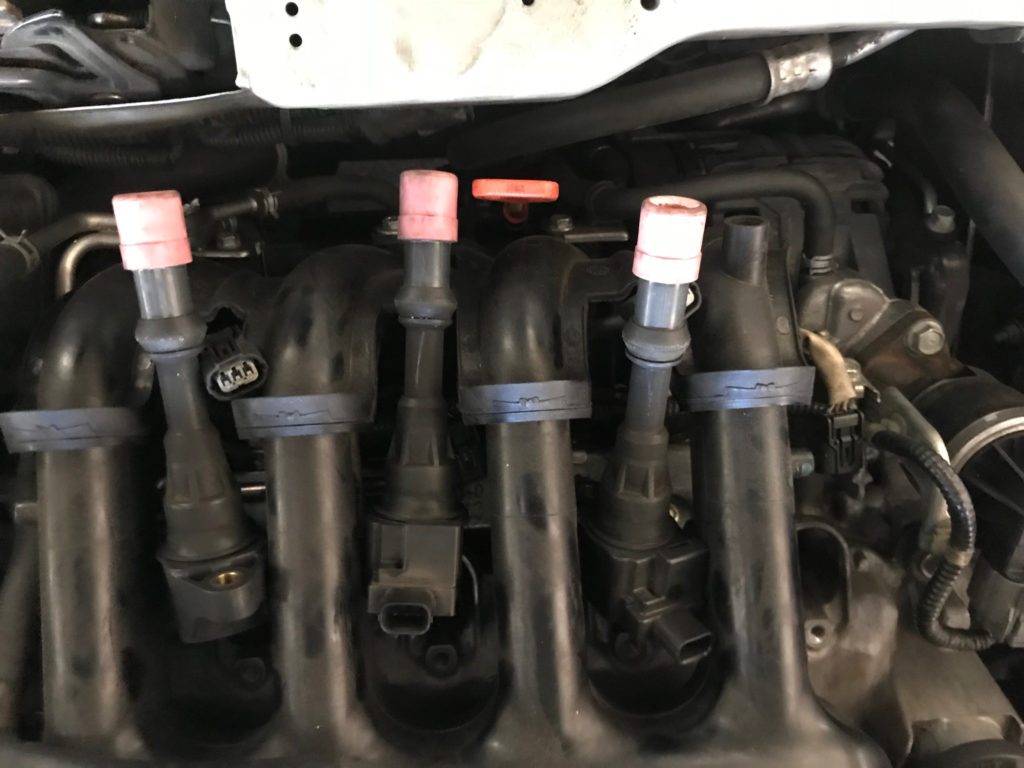

Para analizar a causa do problema, você deve retirar TODAS as 8 velas e bobinas para fazer o teste de resistência.
Primeiro, avalie as velas de ignição, quanto ao estado, desgaste e especificações (numero e aplicação).

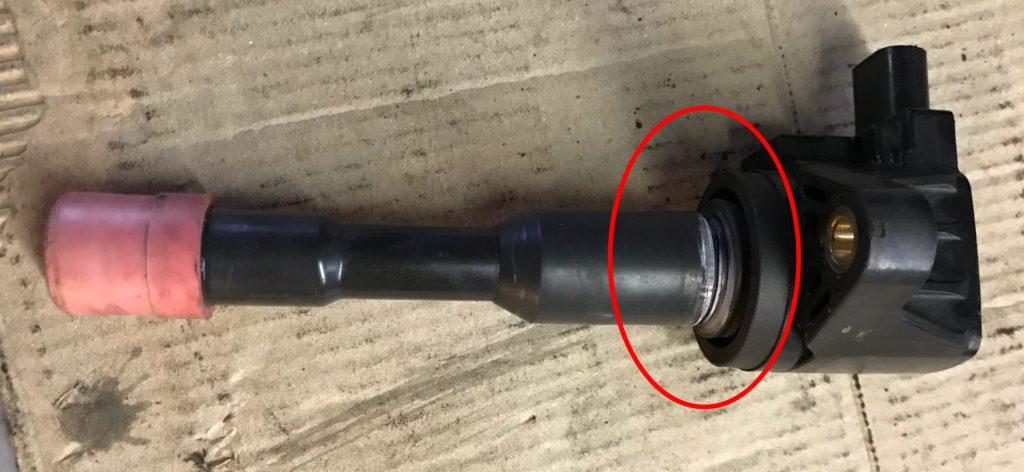

A análise das bobinas deve ser igualmente criteriosa. Primeiro, verifique a aplicação e o estado. Veja na foto abaixo que 1 das bobinas apresenta marcas de umidade na lateral.

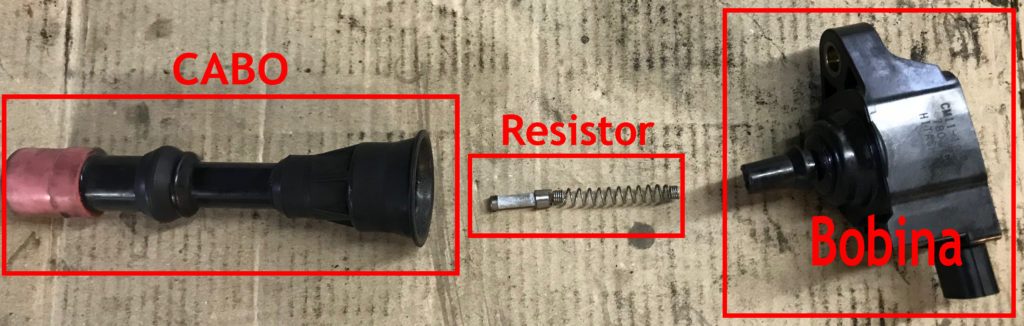

Faça agora a desmontagem das bobinas. A bobina se divide em 3 partes como na foto abaixo.

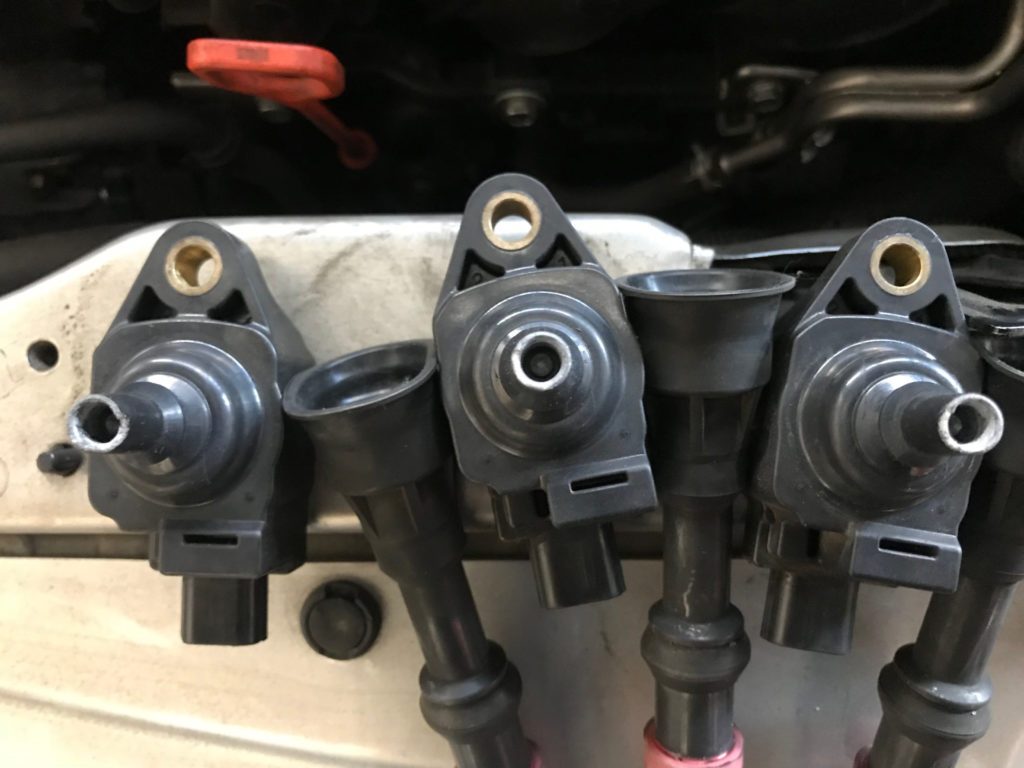

Verifique a bobina, e veja se há marcas de oxidação severa. Veja que a 1ª e a 3ª bobina da foto abaixo encontra-se com o encaixe danificado (nas bordas). Isso é causado pela descarga de eletricidade de alta tensão. Veja que a 2ª bobina está oxidada, porém mantém a integridade, e basta uma limpeza para recupera-la!

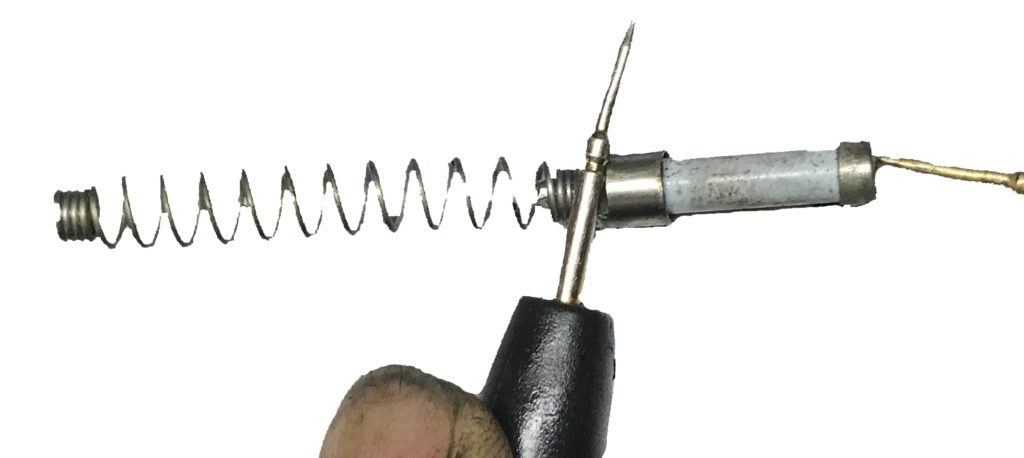

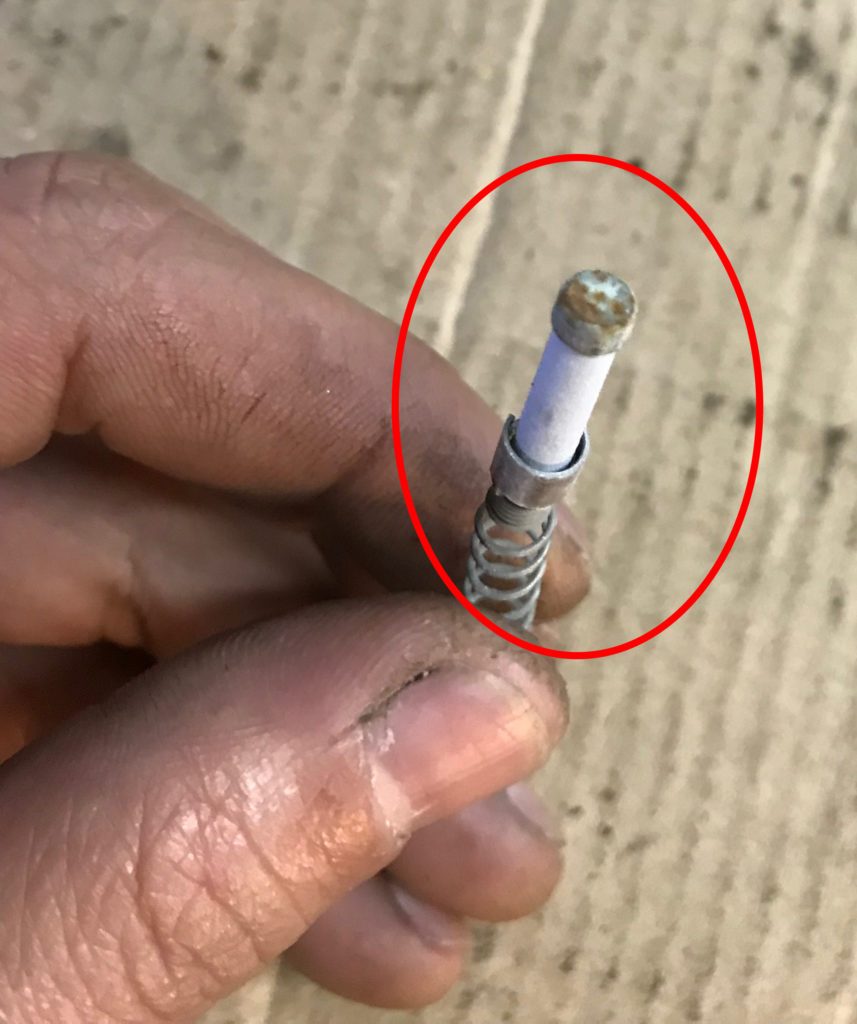

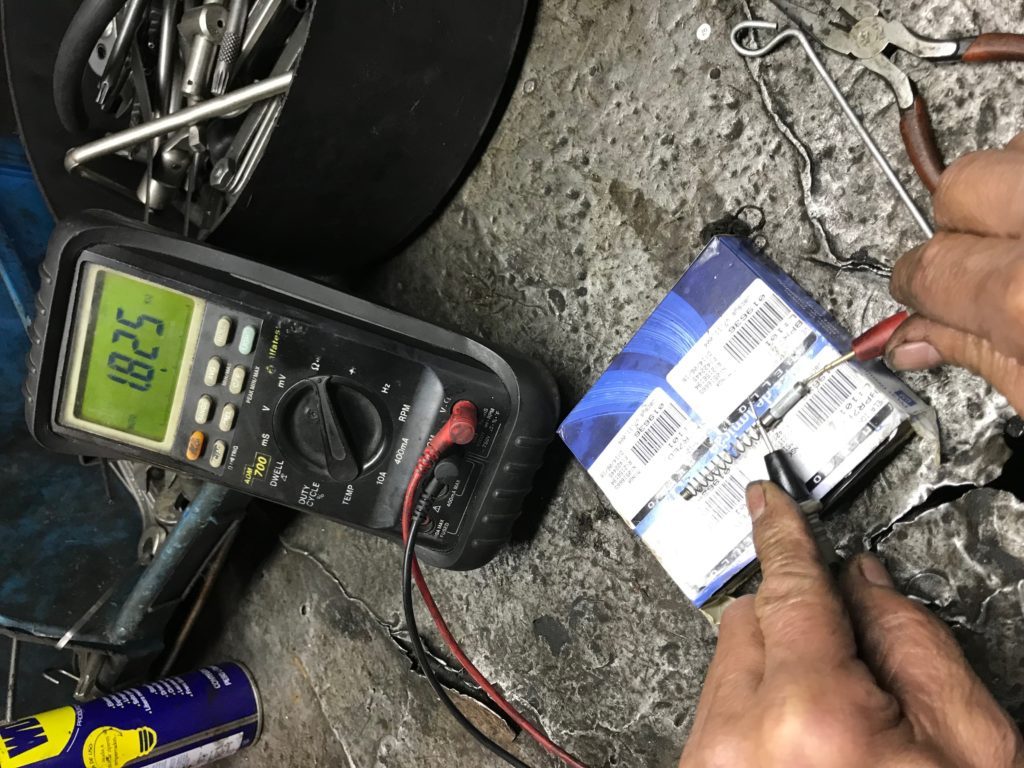

Agora verifique os resistores. Note que a oxidação nos resistores é bem severa. É normal e pode ser resolvido com uma limpeza do resistor e da mola de contato. A resistência do resistor deve estar entre 1.200 à 1.800 KOhms. Lembrando que deve se limpar o resistor antes de testar….
A verificação do cabo é feita apenas para verificar a integridade (rachaduras, quebras, etc…) e também deve se fazer uma limpeza interna!
Após a limpeza das bobinas e troca daquelas que estavam danificadas, o sistema volta a operar normalmente.
